概述


本文是Speos Sensor System(SSS)的使用指南,这是一个强大的解决方案,用于camera sensor模拟结果的后处理。本文的目的是通过一个例子来理解如何正确使用SSS。当然本文描述的分析步骤适合任何案例。


SSS是一个功能强大的独立工具,用于执行Speos camera模拟结果的后处理。Speos得到的仿真结果是照度/辐照度图,用于计算到达camera 传感器的光度/辐射功率。通过启用camera模拟中的timeline时间轴参数,并在camera传感器sensor的定义中指定积分时间和轨迹文件,可以轻松地将能量结果转换为曝光结果。要进一步了解Speos camera模拟,建议参考CMOS 传感器相机 - 3D 场景中的图像质量分析。得到能量结果或是曝光结果之后,Speos SSS 开始发挥作用,自动将曝光图转换为Raw图,electron电子图,基于传感器的降阶模型(ROM),遵循EMVA 1288标准,最后形成一个显影图像。由于SSS工具没有图形用户界面,因此了解文件管理和工作的过程至关重要。





文件格式


要从曝光图生成显影图像,用户需要不同的输入文件:

1.A batch script批处理脚本:在本文原文的案例中,提供命名为“Launch Speos Sensor System exporters .bat”的文件,这个文件不需要修改,它能够正确的启动Speos SSS文件的运行,如果需要,可以在Speos的安装文件中找到SSS可执行文件(通常在“C:\Program files \ANSYS Inc\v232\Optical Products\Viewers\SSSExporter.exe”中)。

注意:如果本地安装不在上述路径上,则需要在batch文件中重新调用SSS文件,所以建议安装Speos在默认C盘。如果看到错误信息“无法连接到Virtual Photometric Lab”,需要以管理员身份运行相应版本的Virtual Photometric Lab一次。


2.An input file输入文件,格式为YAML。该文件指定一般处理参数,如要处理的Map、要使用的传感器文件(见下文)、要导出的数据、目标文件夹等。这个文件的内容可以根据用户的需要进行调整。


3.An sensor file传感器文件,格式为YAML。该文件包含有关传感器的有用参数(如操作条件、ROM参数、开发方法等)。这个文件的内容可以根据用户的需要进行调整。


4.Exposure Map至少一个待处理的曝光图。曝光图以xmp格式从Speos生成。


5.传感器规格文件(如用于量子效率的频谱文件,用于开发算法的python脚本)。它们的类型和数量将取决于客户案例。

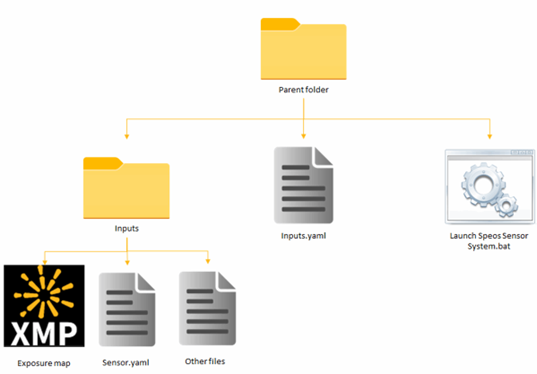

SSS运行的文件夹结构应该是这样的: Batch和input “Yaml”文件必须位于同一位置。所有其他文件(Sensor yaml文件,Map文件,可以将它们放置在相对于此位置的任何位置,但最好是将它们放置在名为“Inputs”的文件夹中)。


Batch script批处理脚本文件模板


该文件的通用模板在本文案例的“Templates”文件夹中提供。内容如下:

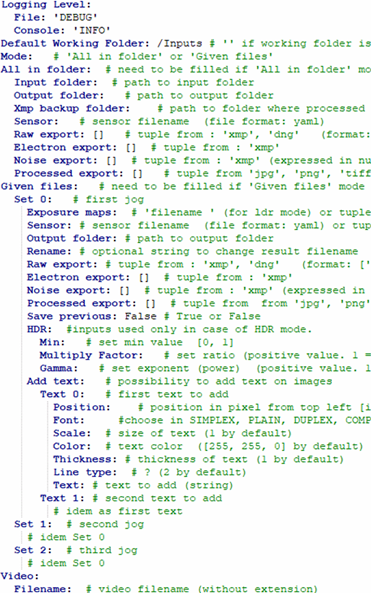

输入YAML文件模板


1.运行第一个示例文件,打开“Example”文件夹。在它的内部,可以查看整个文件夹得体系结构。可以查看预先填写的“输入”yaml文件:



包含两个主要部分:

1. log level日志级别,当运行SSS export的实例时,将显示一个带有日志的命令提示符信息,并生成用于日志的文本文件。对于每一个日志,可以指定想要的详细级别-'INFO'提供最少的信息,'DEBUG'提供更多关于SSS执行的操作的详细信息。

2. Processing mode处理模式- SSS可以用两种方式处理exposure map结果,一种是文件逐一处理,另一种是全部处理位于特定文件夹中的文件('All in folder')。可以在“mode”中指定正确的模式。根据选择的模式,填写输入输出等信息文件夹,导出的结果格式等。

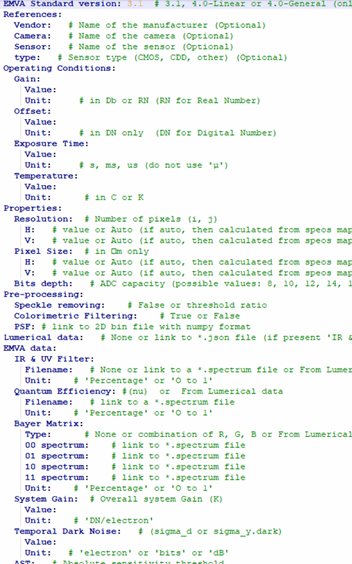

传感器YAML文件模板

该文件的通用模板在本文案例的“Templates”文件夹中提供。内容如下:



包含三个主要部分:

1.工作条件,可以指定传感器的温度,工作增益等。

2.传感器降阶模型(EMVA 1288标准),能够通过填充时间噪声和暗噪声、像素拜耳矩阵和效率、系统增益等更准确地表征传感器。

3.开发,这部分是相当灵活的,因为传感器将原始图像转换为显影图像的方法因传感器而异。可以填写通用的建议参数,如去马赛克算法、拍摄光源、颜色重新缩放因子,也可以插入任何基于python脚本的自定义开发方法。


运行案例

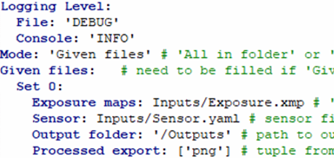

1.运行第一个示例文件,打开“Example”文件夹。在它的内部,可以查看整个文件夹得体系结构。可以查看预先填写的“输入”yaml文件:

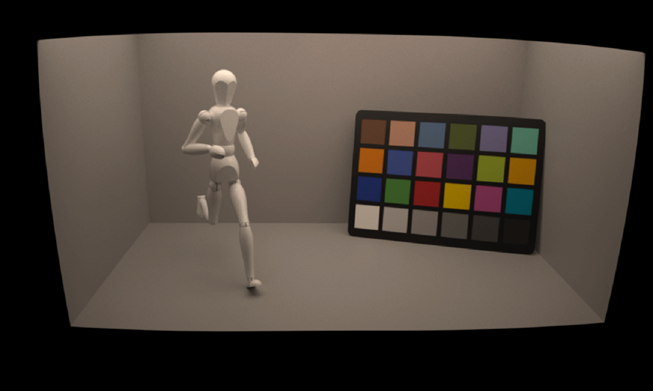

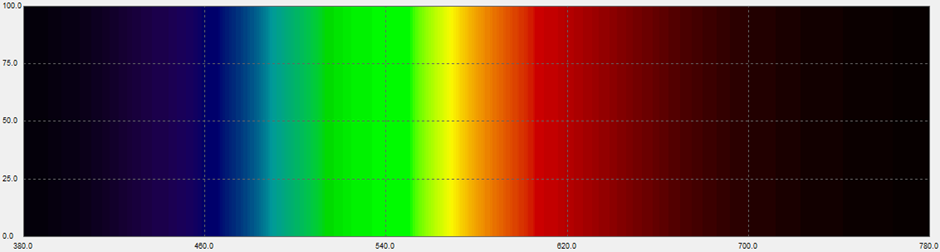

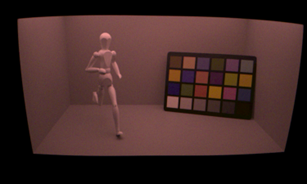

可以看到将逐个处理map,因为选择了“给定文件”模式,并且指定了“Set 0”,所以只转换了一组map结果,位于“Inputs”文件夹中,命名为“Exposure.xmp”。将由也位于“Inputs”文件夹中“sensor yaml”所写的传感器参数对map结果进行处理。要求SSS export将处理后的图像以PNG格式导出到“Outputs”文件夹中(该文件夹在运行SSS export之前不必存在)。可以查看Sensor yaml文件内容,例如,传感器以10ms的曝光时间获得图像,具有完美的量子效率,即每个收集到的光子都转换成整个光谱带的电子,传感器的像素矩阵由经典的2x2 RGGB拜耳矩阵组成。最后,可以预先查看将开始后处理的exposure map 结果。




2.运行SSS

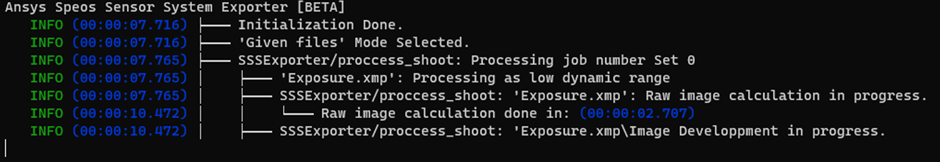

确认了对要准换后处理得文件参数得确认,然后就可以启动SSS export进入后处理过程,只需要双击“Launch Speos Sensor System exporters .bat”,将打开一个命令提示符并显示正在进行的进度。完成该过程后,只需按另一个键退出命令提示符,并查看“Outputs”文件夹中生成的结果。

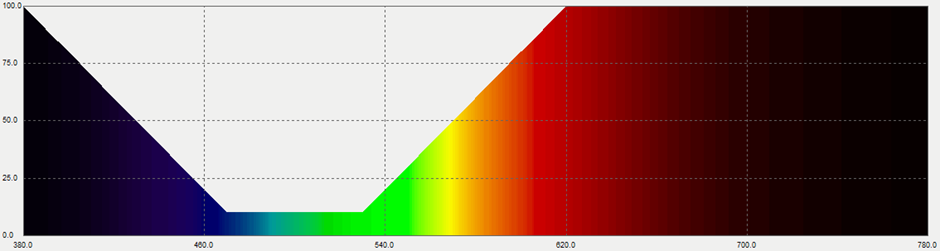

如果改变输入,以查看传感器参数对处理图像的影响。例如,可以人为地修改传感器YAML中的文件,例如QE光谱。

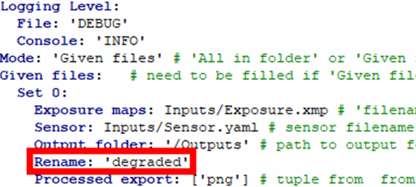

提示:在输入的YAML文件中,可以添加“Rename: ' degraded '”来生成另一个结果,而不是覆盖更改前一个结果。



然后可以得到新的结果:





在最后一个例子中,可以看到量子效率对结果的影响。由于第二个传感器不能有效地将“绿色”波长的光子转换为电子,因此显影后图像显示出的是彩色伪影。
