Ansys Speos | 3D Texture 车灯案例应用

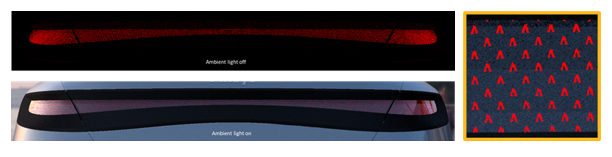

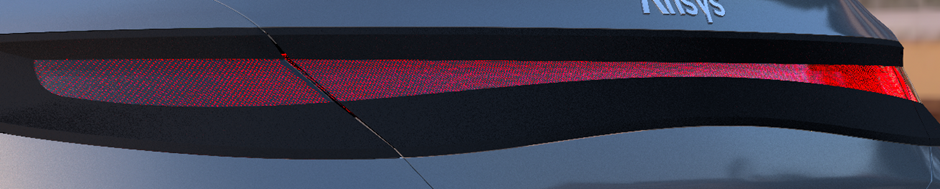

Speos 3D Texture功能提供了一种解决方案，可以绕过 CAD 系统限制来设计和模拟数百万个小图案：pattern图案的分布类型和重复次数。3D Texture可用于设计照明系统，例如光导、车灯、亮度增强膜（BEF）和由数百万个几何元素组成的背光单元。

3D Texture设计流程

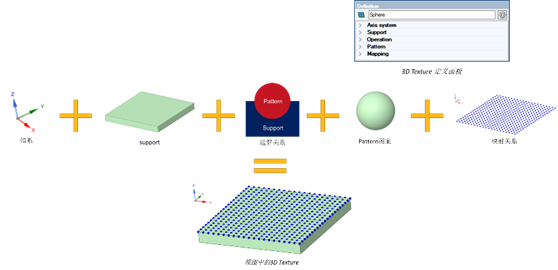

在 Speos 中创建 3D Texture需要什么？定义轴系，支撑面，运算关系，pattern图案，和映射分布，完成3D Texture的定义。

Axis

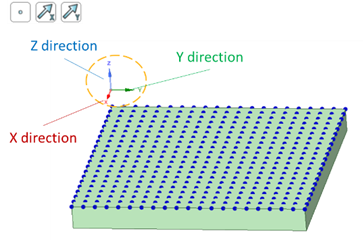

3D Texture由一个点和两个轴定义，是Texture的坐标系。它定义了投影的第一个元素的原点，图案的方向垂直于平面 xy 的投影方向 z。

Support

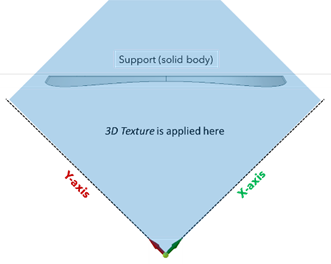

Support是承载Texture的体，所有类型的映射关系文件的图案都投影在“支撑”几何图形上。

Operations

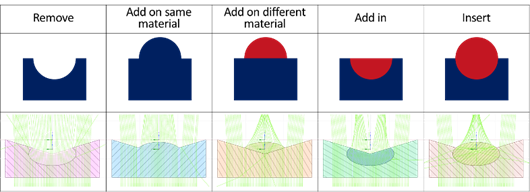

根据技术的不同和制造方式不同，需要定义Pattern如何于与Support之间的关系。包括remove（pattern和support的材料属性无关系），Add on same material（pattern和support的材料属性相同），add on different material（pattern 和support的材料属性不同），add in（pattern 和support的材料属性不同），insert（pattern 和support的材料属性不同）。

Pattern

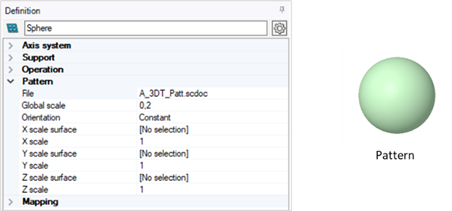

Pattern图案是重复以生成Texture的几何形状，需要另建一个geometry文件，并定义光学属性，作为工程文件的方式，加载入3D Texture的定义窗口，可以是自定义的任何形状。

Scale

Global scale可以定义全局的pattern缩放比例，也可以单独对pattern的 x、y、z 方向定义不同的缩放比例，同时可以选择缩放Pattern与缩放曲面之间关系。

Orientation

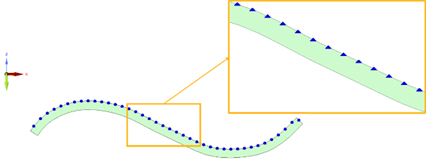

Pattern的分布方向可以有两种方法，一种是恒定的常量，所有pattern方向相同，另外一种是根据support的表面法线。

Mapping

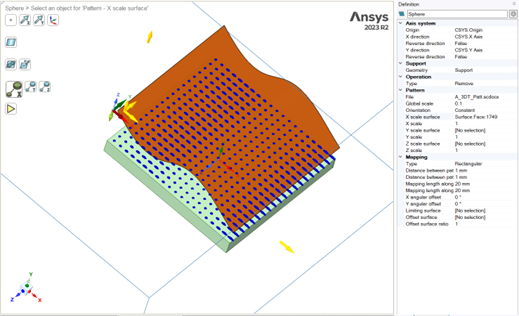

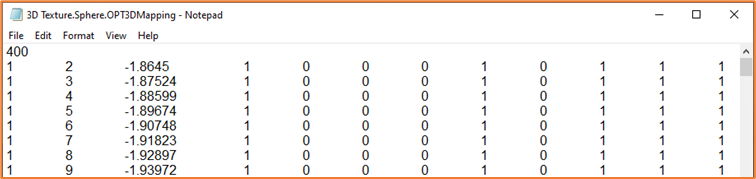

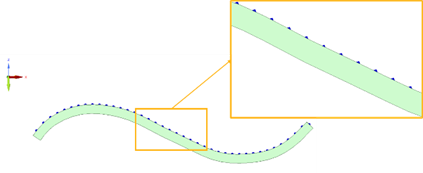

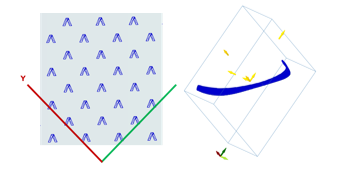

Mapping定义Pattern在支撑面上的分布方式，可以选择预定义的类型，例如矩形分布、圆形分布、六边形分布、Variable Pitches分布，或现有分布文件（*.OPT3DMapping），当然使用预定义模式，同样在speos input文件夹会生*.OPT3Dmapping文件。也可以通过limiting surface来限制曲面定义将在其上生成 3D Texture的特定区域。
