OpticsViewer 教程 6：成本估计

概述

我们经常会用到“为生产而设计”这样的表述，来描述生产制造中需要考虑的因素是如何加入到光学设计流程中的。OpticsViewer 中包含了支持 “为生产而设计” 的多种功能。成本估计功能将这一概念推向了新的高度，用户使用该工具可以直接从制造商那里获得实时成本估算。该工具用到的 XML 文件是用 ISO 10110制图中的数据生成的，确保了数据无缝交换。

本文使用到的文件请从以下链接中下载：

链接:https://pan.baidu.com/s/1OaYKff5GDKJ0O2-arx_FRA 提取码：ff01

注册供应商

Optimax

有关 Optimax 估算器使用情况的完整说明，请参阅文章附件部分提供的下载文档。请注意，虽然附件文档是为 OpticStudio 用户编写的，但其内容同样适用于 OpticsViewer 用户。

从这里进入 Optimax 估价网站，然后单击链接进行注册。

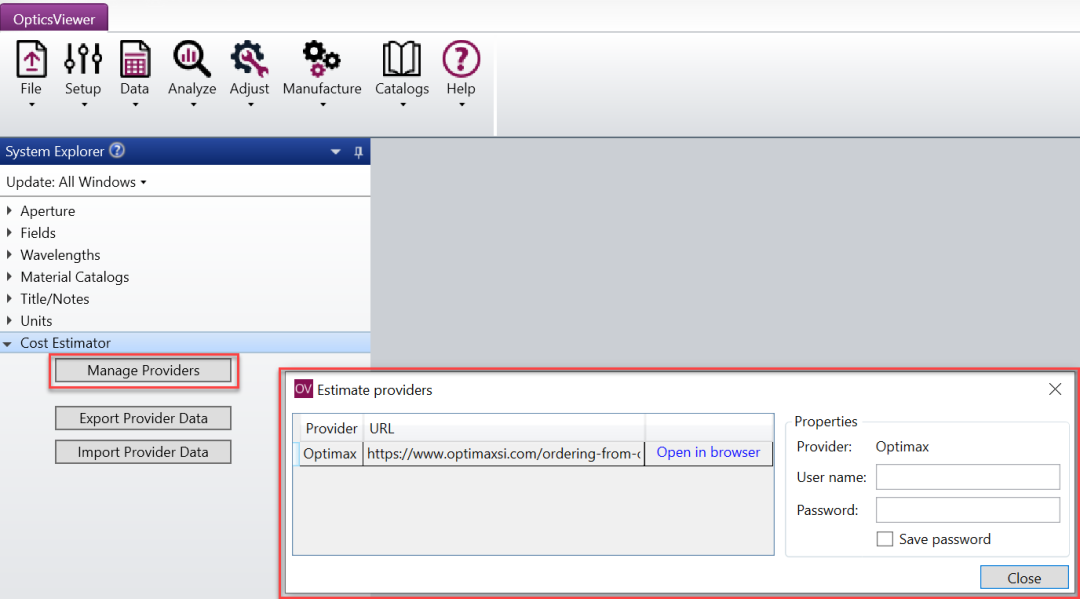

完成对所需供应商的注册后，打开OpticsViewer 并点击系统选项>成本估计>供应商管理。点击所需供应商并输入由厂商提供的用户名和密码。对话框关闭后，信息被保存并且估算器已可以使用。

密码可以通过系统选项下的供应商导出按钮以加密的形式保存。之后，如需重新加载密码，可以通过供应商导入按钮来导入。

使用成本估计工具

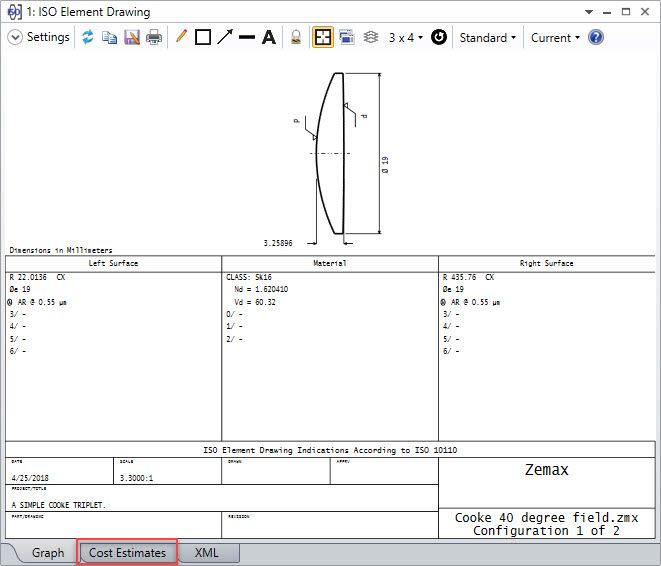

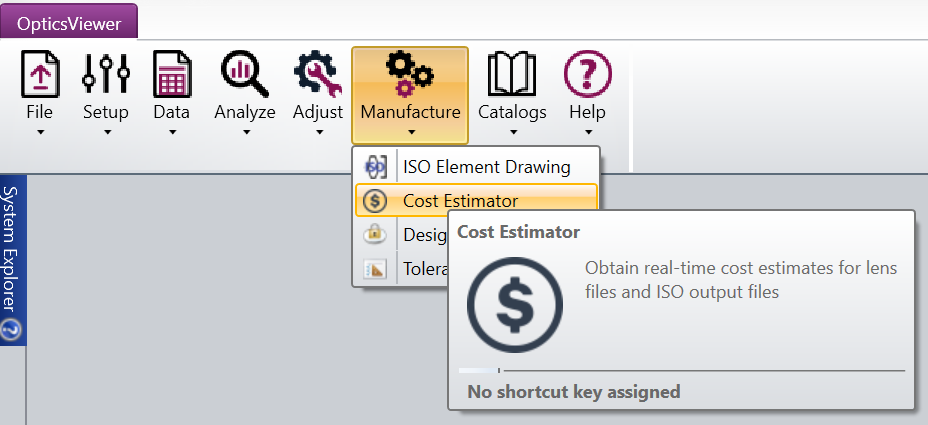

在OpticsViewer中的两个位置可以找到成本估计工具。可以从生产的下拉列表中或者ISO 元件制图的专门选项卡中开启成本估计工具：

该工具需要使用由ISO 10110 制图提供的一些信息来给出成本估计。包括透镜形状，尺寸，材料，膜层，和质量（公差）都是需要的。公差信息需要通过点击设置...常规选项卡中的从TDE重置按钮来获取。请注意成本估计工具并不考虑所有的ISO输入设置；成本估计工具用到的设置根据供应商不同而有所差异。详情请查阅下面的指定供应商信息。当用到的所有信息都列在ISO10110制图中时，用户可以继续定义成本估计工具的其他设置。

成本估计工具支持的参数

Optimax

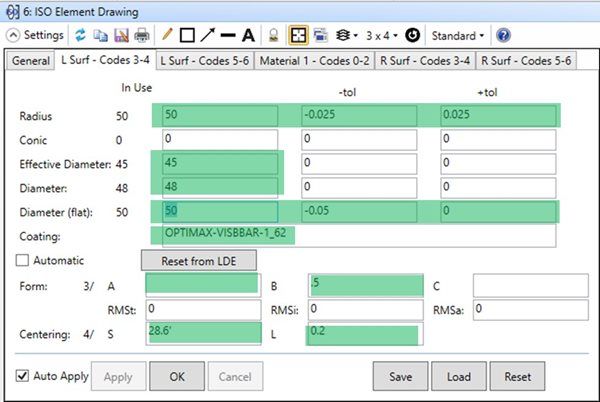

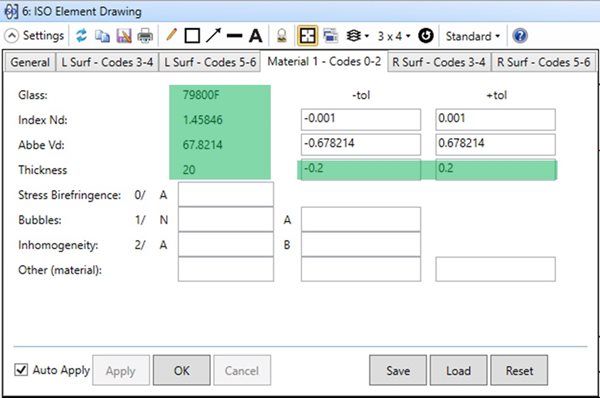

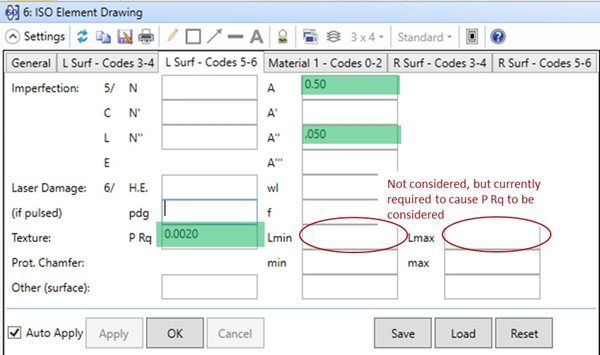

当使用Optimax来做成本估计时，将考虑以下输入信息（下图中高亮显示的部分）：

上面第一张图中的半径输入定义如下：

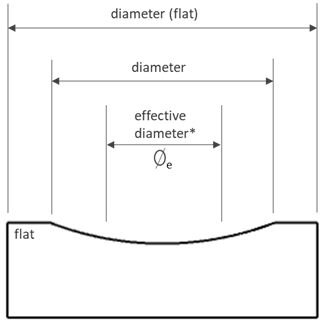

·有效直径：表面通光孔径（该有效半径区域必须同时满足形状公差和表面公差）。

·直径：有效直径加延伸区尺寸（该区域上表面形状连续）。对于凹面，也称缺口。

·直径（平的）：整个抛光零件的直径。对于凹面，此直径为缺口直径再加（矢高为零）平的区域。对凸面，直径和直径（平的）通常值相同。

生成成本估计

当用ISO 10110制图打开成本估计时，会使用当前配置的镜头来进行成本估计。由用户来定义要用的加工商和要估价的元件数量。可以使用分号分隔多个数量值同时获取报价。

当正确定义设置后，点击确定，估价工具会从选定的供应商那里获取成本估计。如果单位成本返回为零，则需检查镜头数据中的错误信息。

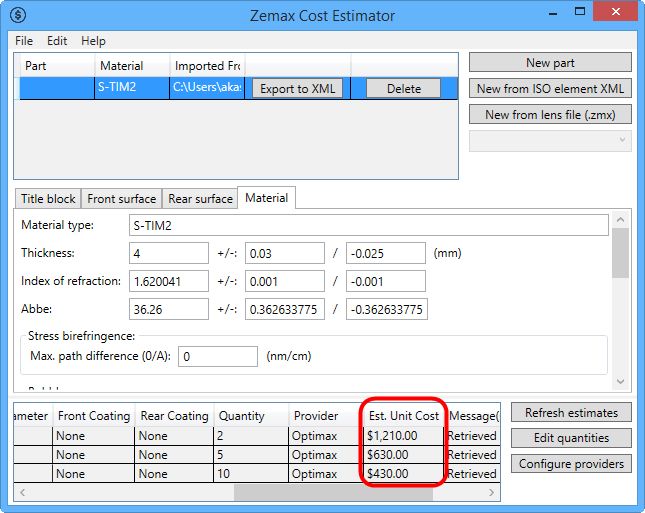

从生产下拉菜单中打开的成本估计工具功能也类似但多了一些选项。该工具从XML文件（由ISO10110直通生成）或者ZMX文件中加载镜头数据。用户也可以在此工具中通过手动输入镜头数据直接创建一个新的零件。可以同时加载多个镜头。在工具上方的列表中选择某一零件，这个零件的表面数据和材料数据就会列在对话框的中间。点击刷新估计之后，会在对话框底部给出预估成本。

厂商限制和信息

成本估计在可以使用的值，无论是镜头详细数据，成本估计设置，还是公差方面都有一些限制。下面列出了目前支持的供应商的一些限制及有关信息。

Optimax

请参考文章附件中的 Optimax 成本估计文档查阅完整信息。这个工具有助于了解镜头属性如何影响返回的预估价格。请注意，虽然附件是为 OpticStudio 用户编写的，但其内容仍然适用于 OpticsViewer 用户。

估价工具是根据 Optimax 能在 1 周内交付光学原型样机而设计的，所以使用上会局限在一定条件内。例如，镜头详细数据中使用的玻璃必须是在OpticsViewer 的默认 OPTIMAX 材料库中。另外如，公差输入项有最小允许值限制（精度限制）。有关整套完整的成本估算使用边界条件，请参阅 Optimax 成本估计文档。请注意，Optimax 的全部实际制造能力范围要广泛得多。

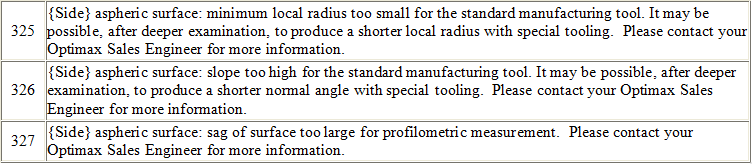

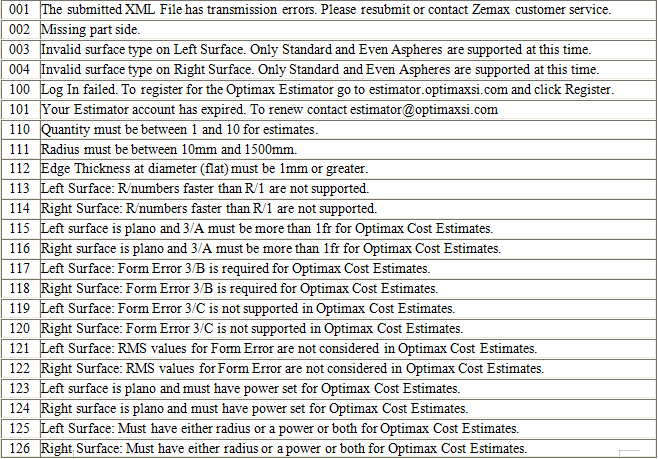

当使用 Optimax 作为供应商时，如果提交的数据违反了上述任何限制，将返回错误消息。下面是错误代码列表。

OpticsViewer的相关教程更新到这里就全部结束啦，之后我们将继续OpticStudio的技术文章更新~请大家保持关注~！
