OOFELIE::Multiphysics 连接 Zemax OpticStudio
OOFELIE::Multiphysics Solver通过自动化的内存数据交换与Zemax OpticStudio紧密结合，帮助工程师准确预测光机系统和MOEMS的行为。
在各种光学应用中，光学设计必须与热机械材料相结合。因此，OOFELIE::Multiphysics Solver 自动链接到著名的光学设计软件Zemax OpticStudio使得OOFELIE::Multiphysics和Zemax OpticStudio之间的自动内存数据交换将保证您快速、易于使用和可靠的设计流程。
除了所谓的“STOP”(结构热光学性能Structural Thermal Optical Performance)分析之外，该集成解决方案还为复杂电光器件(如MOEMS)的设计提供了先进的建模能力，包括其转向机制和主动/自适应光学。
为了与光学设计软件ZEMAX的OpticStudio交互，OOFELIE::Multiphysics提供了以下功能：
1、 与ZEMAX的OpticStudio进行自动内存数据交换

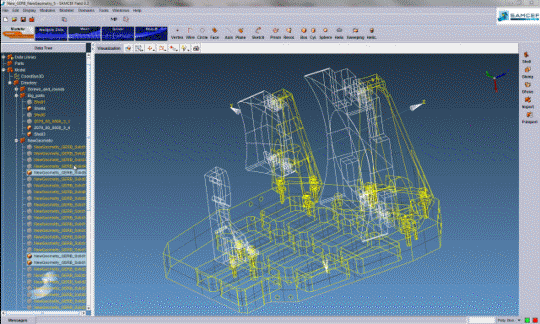

2、 简单的光学CAD导出从ZEMAX的OpticStudio到OOFELIE::UI为进一步的建模
3、 辐照度交换来计算元件的功率损耗
4、 结构变形的表达与ZEMAX的OpticStudio交换
a) 泽尼克多项式的线性组合
b) 作为点的网格
5、 刚体组件的分离
6、 光学问题的自动修正
7、 光学性能指示器的自动检索
核心功能
| 亮点 | 应用领域 |
|
1. 集成设计流程 |
光学与多物理协同仿真分析:
激光：
自适应光学：
集成微光机电系统（MOEMS）： 望远镜 平视显示器 导弹导引头 |
应用领域的可用特性
OOFELIE::Multipysics 可用于以下物理领域
静力学和瞬态动力学、 线性和非线性
模态分析：真实和混合、湿模形状
谐波
随机振动
强度评估
拓扑优化：基于密度（SIMP）
Iso 和正交各向异性材料：粘性，粘弹性和结构阻尼
完全匹配层（PML）
3D 建模
(定向)体积、膜、壳、杆、梁、集总质量单元
大位移和预应力
相同的节点，接触，完美/非完美机械粘合，刚体组件
特殊效应：科里奥利、离心
双向耦合：热场、电场
单向光学耦合
稳/瞬态热分析、线性与非线性
拓扑优化：基于密度 (SIMP)
3D建模
相同节点，完全/不完全热粘合，热接触导纳
三维相互辐射(光线追迹)
轨道模型
双向耦合结构和电场
稳/瞬态、线性/非线性
FEM / BEM 耦合
介电材料
相同节点,完美/不完美电气粘合
RLC 电偶极子元素
双向耦合结构和温度场
稳态和瞬态、线性和非线性
任何气体或液体物质(牛顿特性)
3D、 2D 平面及轴对称建模
对称平面
不可压缩和布西涅斯克定律
边界条件：入口的速度和温度、出口的压力
边界条件：防滑流、表面热流或壁面温度
机械场和热场的双向耦合
机械与热学 静态分析 基于梯度的MMA优化方法 基于密度的方法 高级的 SIMP 定律 有或没有空隙的多层材料 制造约束：最小构件尺寸、过剩 过滤器：敏感性、密度 各种目标和约束函数：体积（全部或特定材料）、总质量、结构合规、热学合规、点位移、点旋转、点温度、本征频率 相关模型的不确定性量化：负载定义、材料属性规格
OOFELIE::Multipysics 可用于以下耦合
静态和瞬态、 线性和非线性
混合模态和谐波
3D、 2D 平面及轴对称建模
热弹性各向同性、各向异性材料
材料属性可与温度相关
弹性阻尼效应
与电场的双向耦合
单向光学耦合
耦合 ZEMAX OpticStudio 通过内存对话自动数据交换
表面位移描述：泽尔尼克标准或者泽尔尼克附加多项式，网格形式有点、圆、椭圆、矩形
刚体运动并能导入到 ZEMAX
光-热效应：考虑折射率随温度变化的函数。
透镜内折射率梯度的计算与可视化。
自动输出到 Zemax OpticStudio
FEM / BEM耦合
网格变形
边界元法的快速多极方法
预应力
临界电压计算
静态和瞬态、 线性和非线性
模态和谐波
SEM： 超单元建模
压电材料： 六边形 C6，三角形 D3，三斜晶系 C1
完美匹配层 PML
(定向)体积、膜、壳
双向热学耦合
单向光学耦合
