ZEMAX | 如何在 SoildWorks 中显示光线

概述

OpticStudio 可以导出 IGES、STEP 和 SAT 等 CAD 格式的光线信息。然而这些格式都不是 SoildWorks 默认支持的。这篇文章介绍了在 SoildWorks 中显示 OpticStudio 生成的光线所必需的设置。

引言

光机组件设计中，光学软件与 CAD 软件之间的信息交流屡屡成为最棘手的部分。而 OpticStudio 能够让用户轻松协作其他软件，使设计无缝对接。当用户想要将光学系统本身导出到其他软件中时，只要按常规操作即可，但当用户想要将光学系统中的光线也一并导出，则需要额外的步骤。

本文介绍了如何在 SoildWorks 中显示光线的设置流程。

如何在 SoildWorks 中显示光线

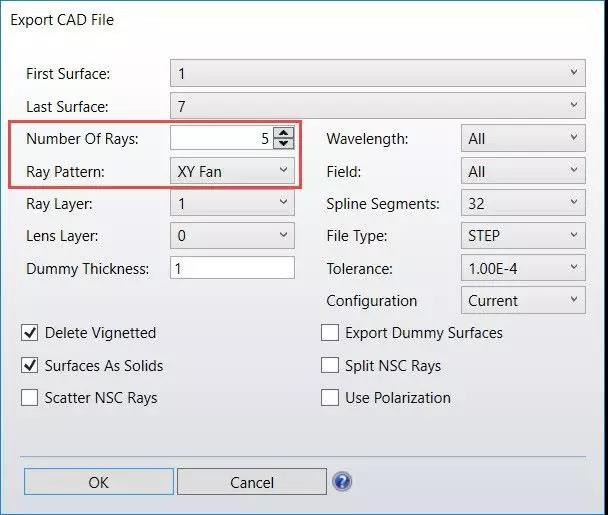

在 3D CAD 软件中查看透过光学元件传播的光线是非常有用的。当导出一个序列系统时，导出光线的数量、光线的模式都可以在导出窗口中直接定义。

当导出非序列模式的光学系统时，光线的模式和数量由光源属性和光源的陈列光线条数 (Layout Rays#) 决定。注意，STL 格式不支持实体光线的导出。

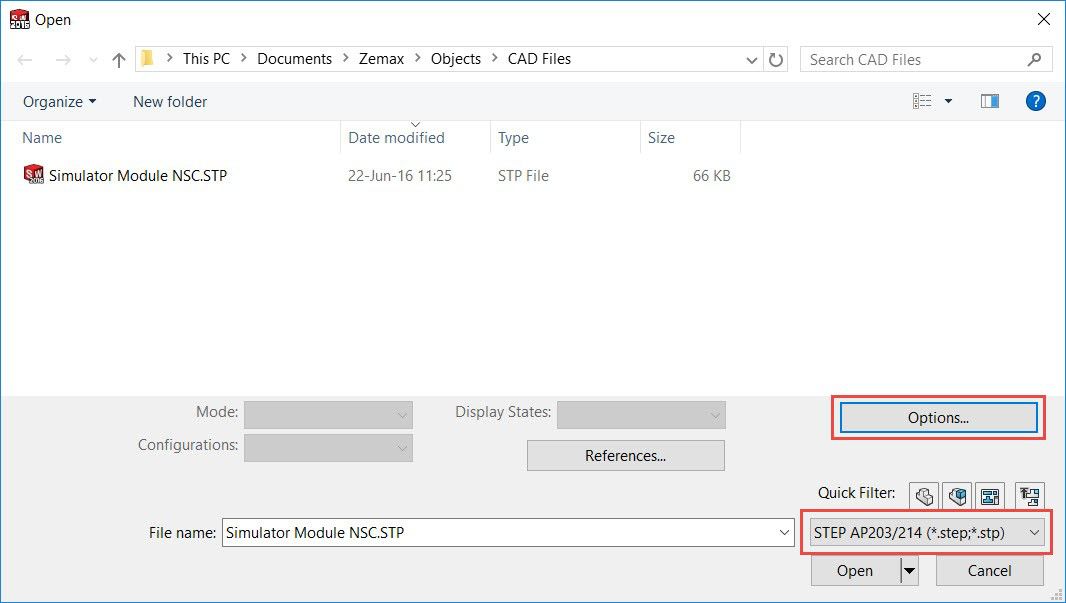

虽然 OpticStudio 在导出的文件中包含光线信息，但 SoildWorks 默认情况下不会读取该信息。在 SoildWorks 中，用户需要设置特定的导入选项，才能从导入的文件中读取光线。当在 SoildWorks 中打开文件时，先规定特定的文件类型（如 *.STEP）然后点击选项 (Options…)

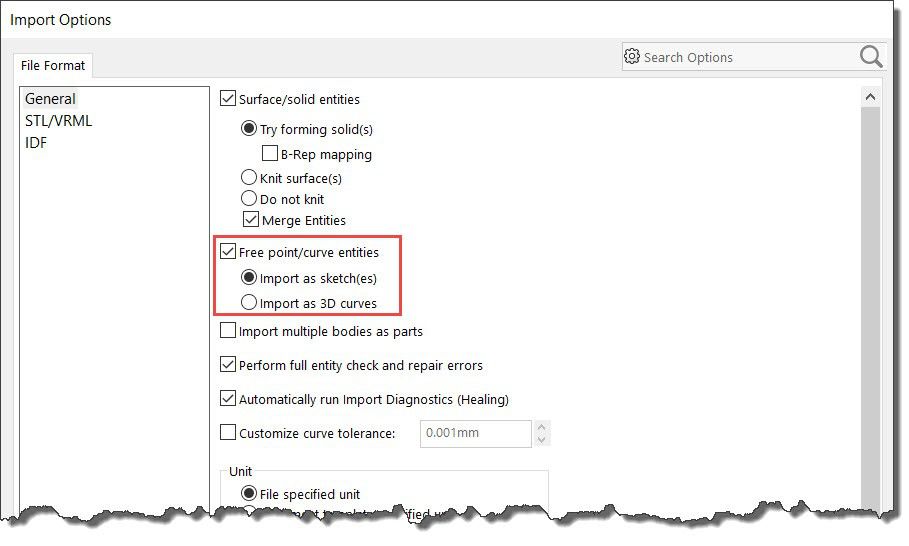

在选项窗口，查看自由点/曲线实体 (Free point/curve entities) 选择作为草图导入 (Import as sketch(es))。

经过这样的操作，你就能够在 SoildWorks 模型中看到光线了。

总结

本文介绍了在 SolidWorks 中显示光线的设置流程。如您希望改进 OpticStudio 与其他 CAD 软件之间的协作方式或设置，请致电垂询。
